Варианты материалов мягких уплотнений для шаровых кранов
Feb 28, 2023
Эта статья представляет собой общее руководство по выбору материала мягкого уплотнения для вашего уникального применения, и заказчики несут ответственность за совместимость материалов конструкции с применяемыми в них клапанами. Если вам нужна дополнительная техническая поддержка, обратитесь в Bosseal за подробностями.

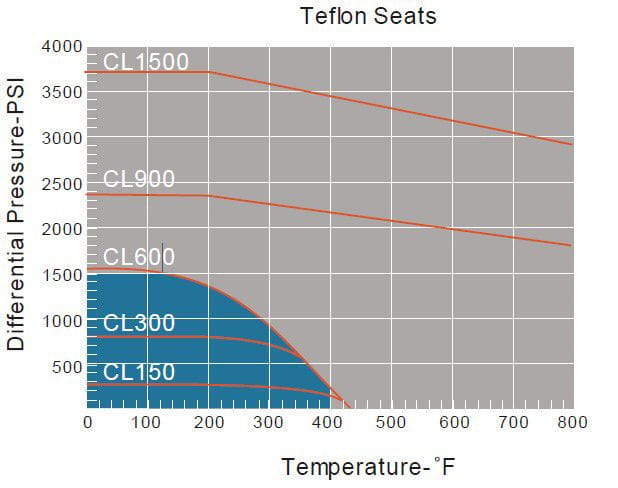

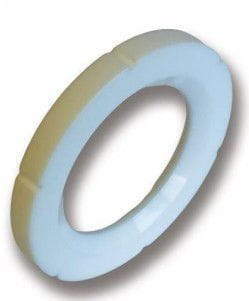

ПТФЭ (100% политетрафторэтилен)
ПТФЭ, обычно называемый DuPont Teflon®, представляет собой термопластичный фторполимер, состоящий из углерода и фтора. Эта структура позволяет ПТФЭ быть нереактивным по отношению ко многим химическим веществам и применяться в агрессивных химических средах. ПТФЭ идеально подходит для приложений с малым циклом жизни. Не используйте в расплавленных щелочных металлах и расплавленных фтористых средах.
Диапазон температур: от -50°F до 400°F
Максимальное давление при комнатной температуре: 1000 фунтов на квадратный дюйм
Белый цвет

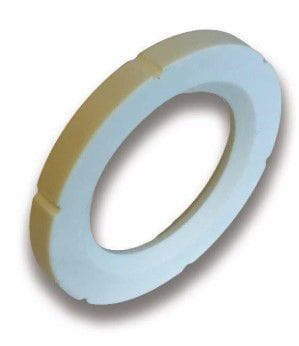

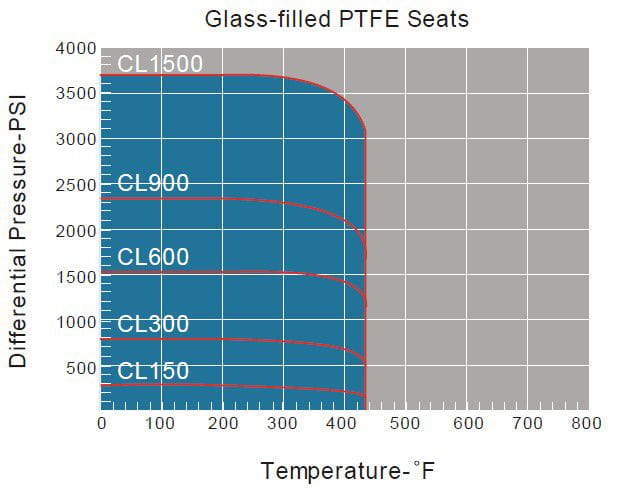

РПТФЭ (стеклонаполненный)
RPTFE обладает улучшенной износостойкостью и стойкостью к истиранию по сравнению с PTFE, сохраняя при этом свою химическую совместимость. Его универсальные температурные характеристики позволяют использовать RTFE в системах с насыщенным паром. Это седло нельзя использовать в среде с едкими веществами (гидроксид натрия, гидроксид калия и т.д.).
Диапазон температур: от -50°F до 450°F
Максимальное давление при комнатной температуре: 2000 фунтов на квадратный дюйм
Цвет: не совсем белый

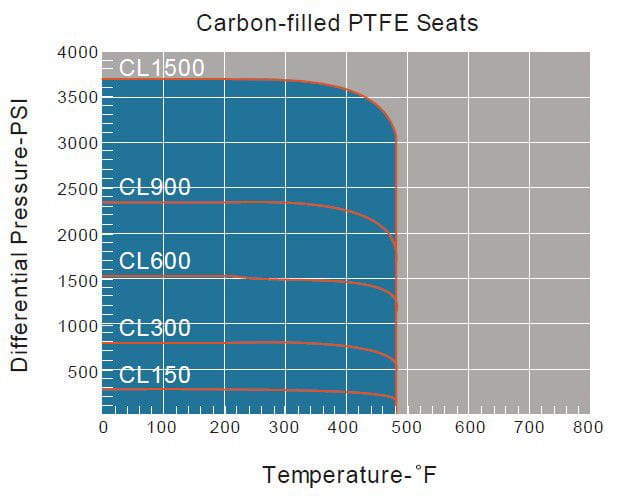

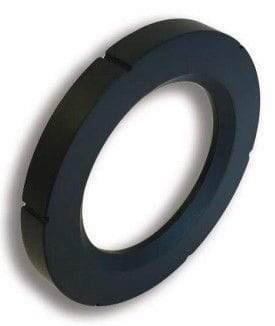

RPTFE (наполненный углеродом)
Наполненный углеродом RPTFE используется для работы с паром низкого давления, а также для работы с абразивами и шламами. Он обеспечивает сравнимую химическую стойкость с ПТФЭ.
Диапазон температур: от -50°F до 480°F
Максимальное давление при комнатной температуре: 2000 фунтов на квадратный дюйм
Черный цвет

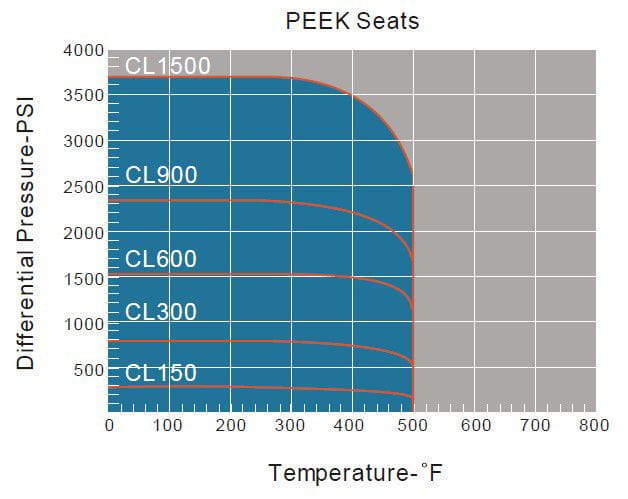

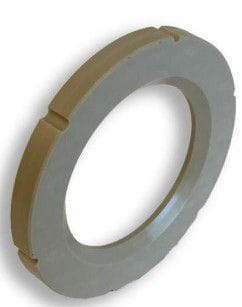

PEEK (полиэфирэфиркетон)
PEEK обладает хорошей химической стойкостью, а также устойчивостью к высоким температурам. Идеально подходит для приложений с высоким давлением. Другие термопласты следует использовать для применений с низким давлением. Не используйте в приложениях, подверженных тепловому удару, или в приложениях с хлором и серной кислотой.
Диапазон температур: от -50°F до 550°F
Максимальное давление при комнатной температуре: 6000 фунтов на квадратный дюйм
Цвет: Бежевый

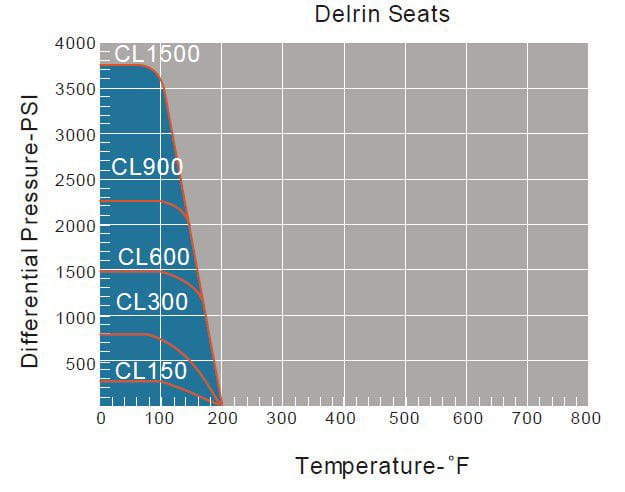

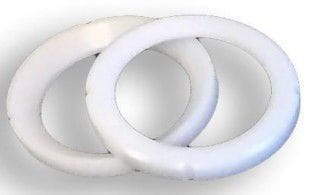

Делрин (полиоксиметилен)
Делрин обладает хорошей химической стойкостью и идеально подходит для применения в условиях высокого давления. Не используйте в кислородной службе.
Диапазон температур: от -40°F до 180°F
Максимальное давление при комнатной температуре: 6000 фунтов на квадратный дюйм
Белый цвет

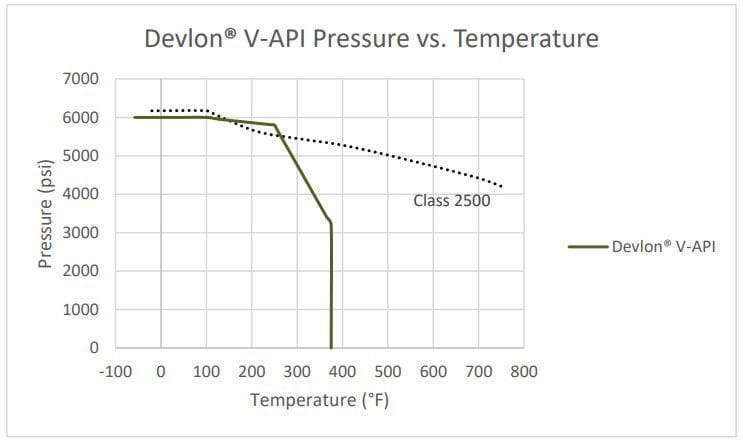

ДЕВЛОН В
Devlon V-API — это полиамид, механические свойства которого сравнимы с PEEK, но он не обладает такими же высокотемпературными характеристиками. Он способен выдерживать высокое давление. Избегайте использования спирта, аминов и кислот.
Диапазон температур: от -58°F до 375°F
Максимальное давление при комнатной температуре: 6000 фунтов на квадратный дюйм
Цвет: желтый

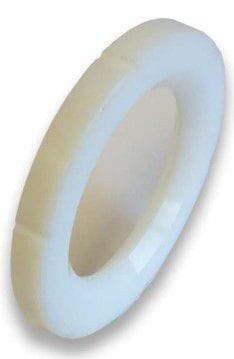

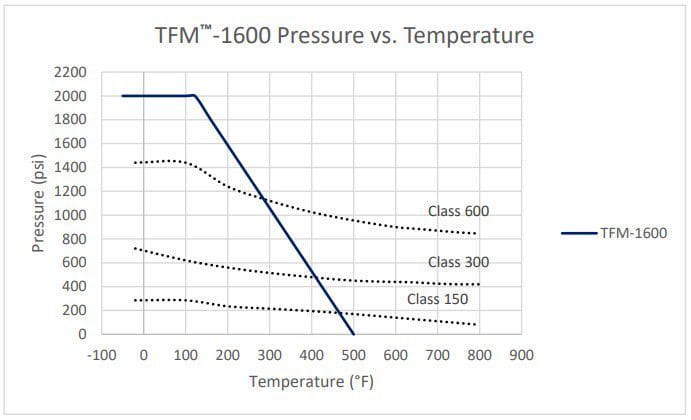

ТФМ 1600
TFM™-1600 представляет собой ПТФЭ второго поколения. TFM™-1600 имеет более низкий коэффициент трения, что обеспечивает лучшее сопротивление ползучести, чем PTFE. TFM™-1600 идеально подходит для приложений с высокой степенью чистоты, таких как полупроводники, а также для приложений с более низкими температурами.
Диапазон температур: от -75°F до 500°F
Максимальное давление при комнатной температуре: 2000 фунтов на квадратный дюйм
Цвет: прозрачный белый
НЕЙЛОН

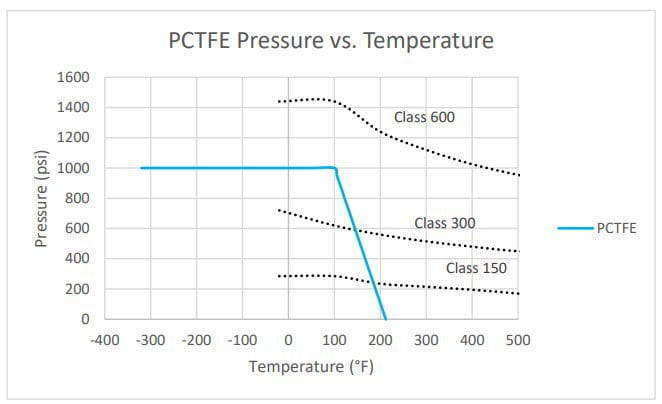

ПХТФЭ (полихлортрифторэтен)
PCTFE идеально подходит для применения при низких и криогенных температурах. Он обеспечивает сравнимую с ПТФЭ химическую совместимость с небольшими отличиями (например, его не следует использовать для оксида этилена).
Диапазон температур: от -320°F до 212°F
Максимальное давление при комнатной температуре: 1000 фунтов на квадратный дюйм
Цвет: прозрачный белый

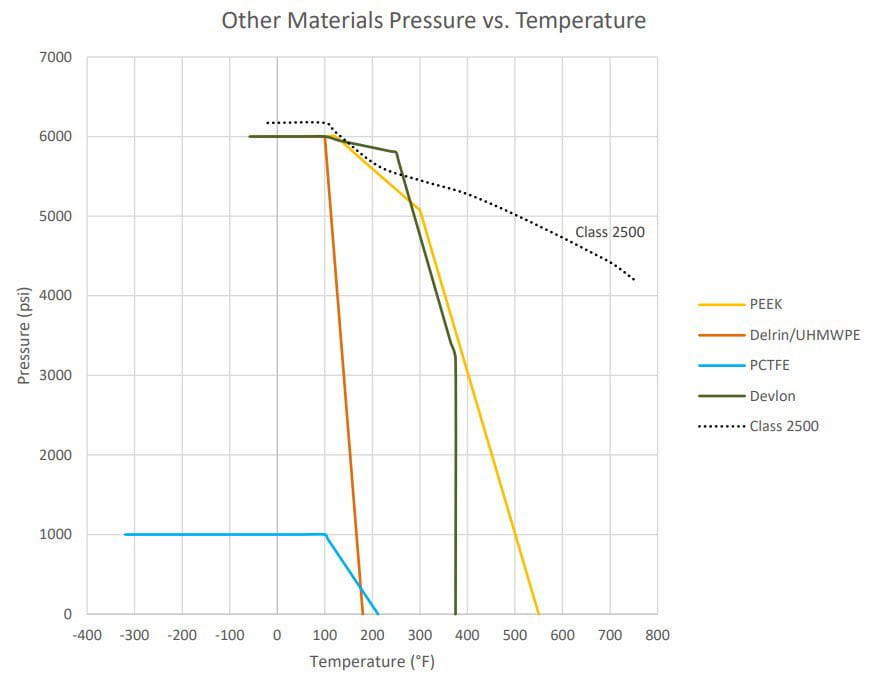

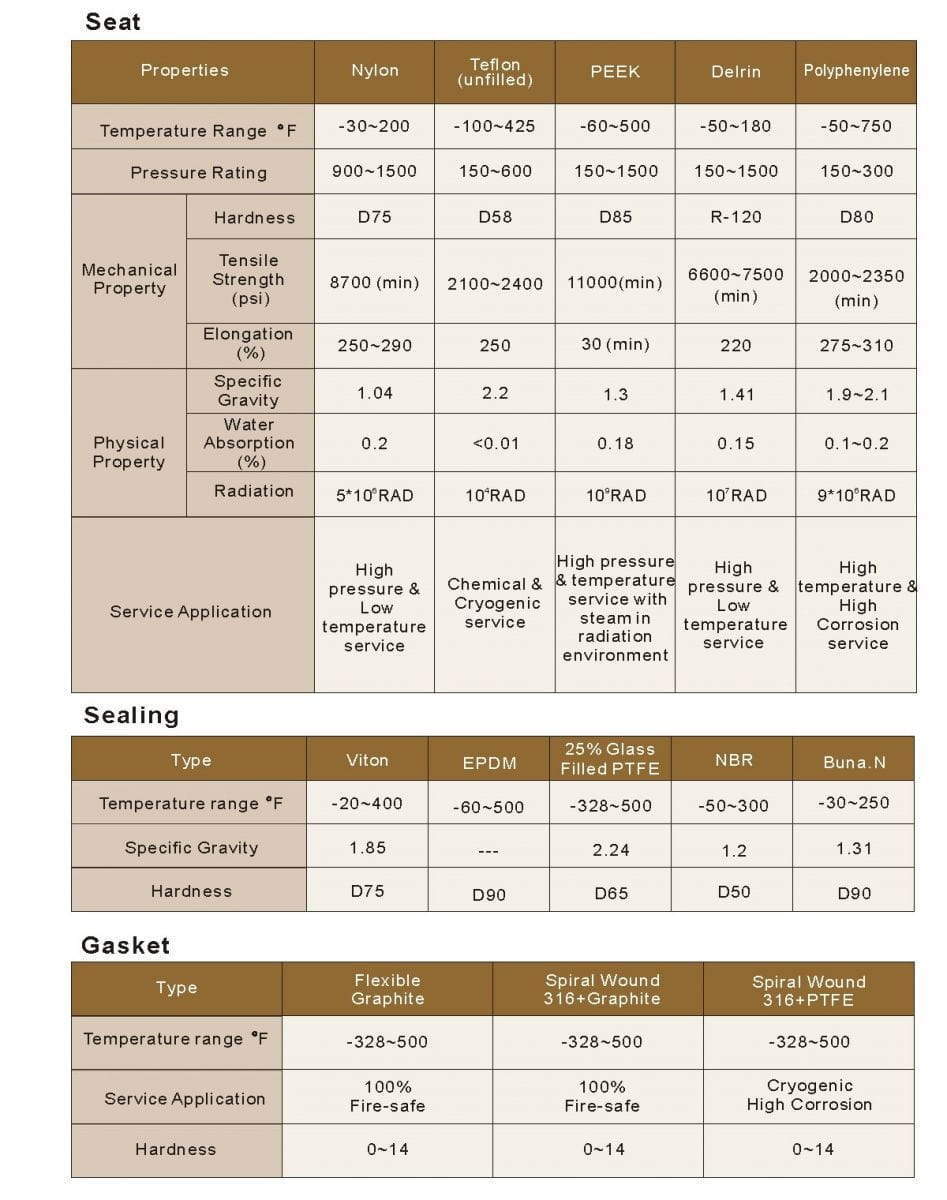

Ниже приведены значения давления и температуры для других материалов:
ПТФЭ (100% политетрафторэтилен)
ПТФЭ, обычно называемый DuPont Teflon®, представляет собой термопластичный фторполимер, состоящий из углерода и фтора. Эта структура позволяет ПТФЭ быть нереактивным по отношению ко многим химическим веществам и применяться в агрессивных химических средах. ПТФЭ идеально подходит для приложений с малым циклом жизни. Не используйте в расплавленных щелочных металлах и расплавленных фтористых средах.
Диапазон температур: от -50°F до 400°F
Максимальное давление при комнатной температуре: 1000 фунтов на квадратный дюйм
Белый цвет
РПТФЭ (стеклонаполненный)
RPTFE обладает улучшенной износостойкостью и стойкостью к истиранию по сравнению с PTFE, сохраняя при этом свою химическую совместимость. Его универсальные температурные характеристики позволяют использовать RTFE в системах с насыщенным паром. Это седло нельзя использовать в среде с едкими веществами (гидроксид натрия, гидроксид калия и т.д.).
Диапазон температур: от -50°F до 450°F
Максимальное давление при комнатной температуре: 2000 фунтов на квадратный дюйм
Цвет: не совсем белый
RPTFE (наполненный углеродом)
Наполненный углеродом RPTFE используется для работы с паром низкого давления, а также для работы с абразивами и шламами. Он обеспечивает сравнимую химическую стойкость с ПТФЭ.
Диапазон температур: от -50°F до 480°F
Максимальное давление при комнатной температуре: 2000 фунтов на квадратный дюйм
Черный цвет
PEEK (полиэфирэфиркетон)
PEEK обладает хорошей химической стойкостью, а также устойчивостью к высоким температурам. Идеально подходит для приложений с высоким давлением. Другие термопласты следует использовать для применений с низким давлением. Не используйте в приложениях, подверженных тепловому удару, или в приложениях с хлором и серной кислотой.
Диапазон температур: от -50°F до 550°F
Максимальное давление при комнатной температуре: 6000 фунтов на квадратный дюйм
Цвет: Бежевый
Делрин (полиоксиметилен)
Делрин обладает хорошей химической стойкостью и идеально подходит для применения в условиях высокого давления. Не используйте в кислородной службе.
Диапазон температур: от -40°F до 180°F
Максимальное давление при комнатной температуре: 6000 фунтов на квадратный дюйм
Белый цвет
ДЕВЛОН В
Devlon V-API — это полиамид, механические свойства которого сравнимы с PEEK, но он не обладает такими же высокотемпературными характеристиками. Он способен выдерживать высокое давление. Избегайте использования спирта, аминов и кислот.
Диапазон температур: от -58°F до 375°F
Максимальное давление при комнатной температуре: 6000 фунтов на квадратный дюйм
Цвет: желтый
ТФМ 1600
TFM™-1600 представляет собой ПТФЭ второго поколения. TFM™-1600 имеет более низкий коэффициент трения, что обеспечивает лучшее сопротивление ползучести, чем PTFE. TFM™-1600 идеально подходит для приложений с высокой степенью чистоты, таких как полупроводники, а также для приложений с более низкими температурами.
Диапазон температур: от -75°F до 500°F
Максимальное давление при комнатной температуре: 2000 фунтов на квадратный дюйм
Цвет: прозрачный белый
НЕЙЛОН
ПХТФЭ (полихлортрифторэтен)
PCTFE идеально подходит для применения при низких и криогенных температурах. Он обеспечивает сравнимую с ПТФЭ химическую совместимость с небольшими отличиями (например, его не следует использовать для оксида этилена).
Диапазон температур: от -320°F до 212°F
Максимальное давление при комнатной температуре: 1000 фунтов на квадратный дюйм
Цвет: прозрачный белый
Ниже приведены значения давления и температуры для других материалов:
